مدار قطع کننده برق خلاrical برقی 33 کیلو ولت 35 کیلوولت

اطلاعات پایه
محل منبع: XIAN ، چین
نام تجاری: XG
گواهی: ISO CCC
شماره مدل: ZN85
مقدار حداقل تعداد سفارش: 1 ست
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 3-7 روز
شرایط پرداخت: L / C ، T / T ، D / A ، D / P ، Western Union، MoneyGram
قابلیت ارائه: 2000 مجموعه
اطلاعات تکمیلی
تایپ کنید: سرپوشیده ولتاژ محاسبه شده: 33kv،36kV، 40.5kV
جریان رتبه بندی شده: 400A 630A, 1250A, 1600A, 2000A, 2500A, 3150A, فرکانس: 50/60 هرتز
متوسط: وکیوم مواد: ورق گالوانیزه و لوازم جانبی
استاندارد: GB، استاندارد IEC عملکرد: کنترل و حفاظت
برجسته:

قطع کننده مدار قطع کننده خلاk 33 کیلوولت

,

قطع کننده مدار قطع کننده خلاac 35 کیلوولت

,

قطع کننده مدار قطع کننده خلاac ZN85


توضیحات محصول

1. قطع کننده مدار قطع کننده خلاء الکتریکی 33kv 35kv نوع ZN85 برای تابلو برق KYN61



مدار قطع کننده خلاء برقی 33kv 35kv داخلی ZN85 برای کلید KYN61 برای تجهیزات فشار قوی داخلی با ولتاژ نامی 40.5kV و سه فاز AC 50Hz مناسب است.می توان از آن به عنوان شرکت های صنعتی و معدنی، نیروگاه ها و پست ها به عنوان جریان بار، جریان اضافه بار و اتصال کوتاه استفاده کرد.برای استفاده فعلی، برای عملیات مکرر مناسب است.



2. شرایط محیطی:



1. ارتفاع: ارتفاع از 2000 متر تجاوز نمی کند.

2. دمای محیط: نه بالاتر از +40 ℃، نه کمتر از -25 ℃.

3. رطوبت نسبی: میانگین روزانه از 95% تجاوز نمی کند و میانگین ماهانه از 90% تجاوز نمی کند.

4. شدت زلزله: حداکثر 8 درجه.

5. مکان های بدون آتش سوزی، خطر انفجار، آلودگی جدی، خوردگی شیمیایی و لرزش شدید.



3. ویژگی های ساختاری:



1. قطع کننده مدار محفظه خاموش کننده قوس را در قسمت بالایی می پذیرد و ساختار کل ساختار زیر مکانیزم برای اشکال زدایی مطلوب است.

2. ساختار عایق کامپوزیت هوا و مواد آلی را اتخاذ می کند که از نظر طراحی فشرده و سبک وزن است.

3. قابل تجهیز به قطع کننده وکیوم شرکت کاتلر-همر آمریکا و قطع کننده خلاء داخلی ZMD.دو محفظه خاموش کننده قوس از خاموش کردن قوس میدان مغناطیسی طولی، رهگیری کم و عملکرد شکست نامتقارن خوب استفاده می کنند.

4. مکانیسم عملیاتی ساده بهار، 10000 عملیات بدون تعمیر و نگهداری.

5. مکانیزم پیچ درایو، صرفه جویی در کار، عملکرد پایدار، خود قفل.



4. پارامترهای فنی اصلی



مورد
واحد
ارزش
ولتاژ محاسبه شده

کیلوولت
40.5
فرکانس رتبه بندی شده
هرتز
50/60
ولتاژ تحمل فرکانس توان نامی (1 دقیقه)
کیلوولت
95
ولتاژ مقاومت در برابر ضربه رعد و برق (اوج)
کیلوولت
185
جریان رتبه بندی شده
آ
630/1250/1600/200/2500
حداکثر جریان مقاومتی نامی جریان بسته شدن مدار کوتاه نامی
kA
25/31.5
زمان قطع جریان مدار کوتاه رتبه‌بندی شده
بار
20
مدت زمان اتصال کوتاه نامی
س
4
توالی عملیات رتبه بندی شده

O-0.3s-CO-180s-CO
زندگی ماشینی
بار
10000
ولتاژ عملیاتی نامی
V
DC110/220;AC110/220
جریان قطعی گروه خازن تکی / پشت به پشت
آ
630/400

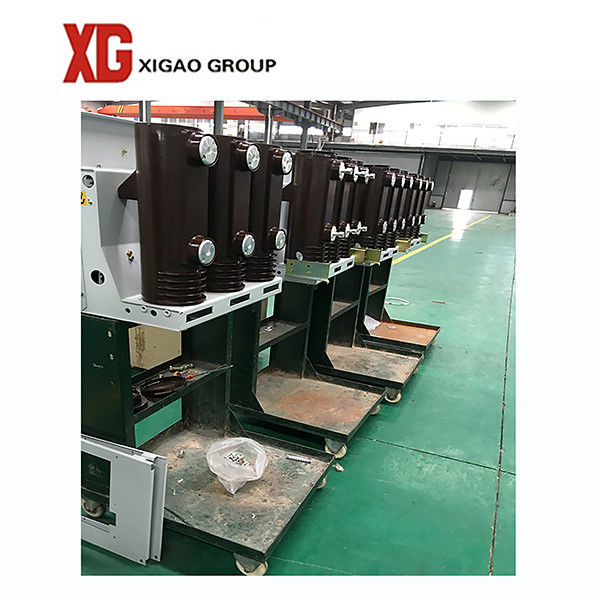

5. عکس و طراحی







6.سوالات متداول



1. ارسال داده های فنی، بهتر برای تمام اطلاعات مفید.ما توصیه خوبی خواهیم کرد

در صورت امکان لطفاً یک تصویر مرجع برای جلوگیری از هرگونه سوء تفاهم یا هر پیوندی از وب سایت ما پیوست کنید تا درک بهتری داشته باشیم.

2. زمان سرب به مقدار سفارش بستگی دارد.برخی از انواع استاندارد در انبار موجود است.در غیر این صورت 3-15 روز طول می کشد.

3. معمولاً از طریق دریا، سفارش کوچک یا سفارش فوری حمل می شود ما می توانیم از طریق هوا برای شما ارسال کنیم.

4. کلیه فعالیت های ما دارای اعتبار ISO 14001:2015 و استاندارد IEC می باشد.
