ظرفیت رتبه بندی شده: | مس / آلومینیوم | ولتاژ محاسبه شده: | 10 کیلو ولت |
---|---|---|---|
ولتاژ خروجی: | 200v/220/240/380v/400v/415v/440v | تایپ کنید: | نوع خشک، رزین ریخته گری |
فاز: | سه | فرکانس: | 50/60 هرتز |
استفاده: | قدرت | ||
برجسته: | ترانسفورماتور نوع خشک ریخته گری رزین اپوکسی,ترانسفورماتور نوع خشک 10 کیلوولت,ترانسفورماتور رزین ریخته گری نوع خشک مسی |
(1) ماده هسته ورق فولادی سیلیکونی گرایش دانه نورد سرد با شار مغناطیسی بالا است و ضخامت آن کمتر از 0.3 میلی متر است.
(2) ساختار سیم پیچ کم ولتاژ استوانه ای است و از فویل مس ساخته شده است.سیم پیچ ولتاژ بالا ساختار چند لایه را اتخاذ می کند.سبک طراحی می تواند استحکام مکانیکی و مقاومت در برابر اتصال کوتاه را بهبود بخشد.
(3) سیستم خنک کننده مجهز به یک فن کم صدا است که می تواند پس از تنظیم توسط کنترل کننده دما، ظرفیت ترانسفورماتور را تا 40٪ افزایش دهد.
(4) کلاس حفاظت ترانسفورماتور طبق استاندارد IP20 می تواند ترانسفورماتور را از هر جسمی محافظت کند
(5) قطر بیش از 12 میلی متر است.به منظور پاسخگویی به نیازهای مشتریان، سطح حفاظت می تواند به IP23 برسد که می تواند از سقوط آب در زاویه ≤ 60 درجه جلوگیری کند.
(6) عدم تلفات بار و تلفات بار مطابق با استاندارد GB/T 10228-2008 است، اما تلفات بدون بار SC (B) 10 کمتر از 10٪ استاندارد GB/T 10228-2018 است و تلفات بار کمتر از 5% استاندارد GB/T 1022.
2. توضیحات محصول:

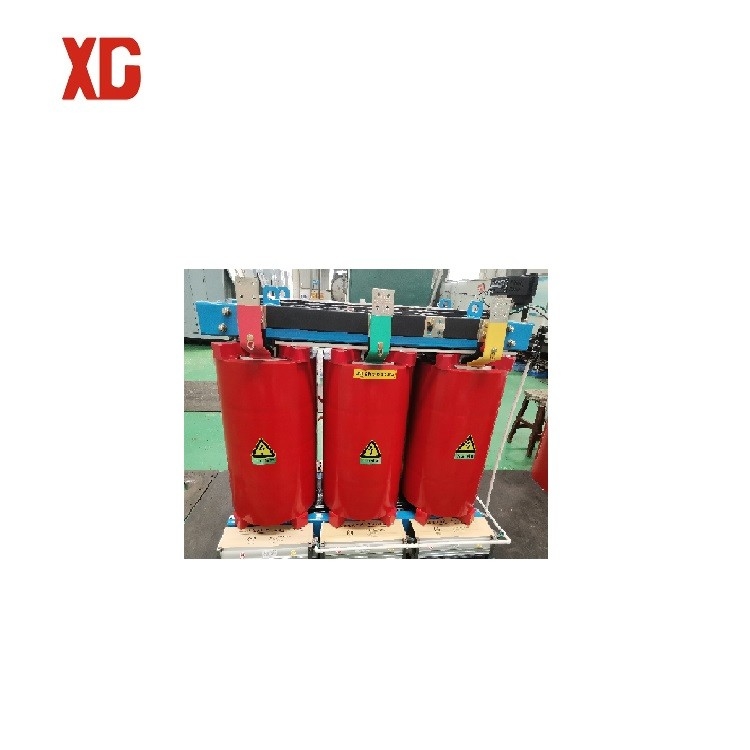

ترانسفورماتور نوع خشک با عایق نازک رزین ریخته گری با تکنولوژی پیشرفته طراحی و ساخت، ساختار منطقی و شکل گیری پیشرفته مواد، تکنولوژی تست دقیق و کامل، دارای ویژگی های زیر است:
(1) به سختی قابل اشتعال، به سختی ترکیدن، بدون ایجاد آلودگی.
(2) ترشح جزئی کم
(3) سطح ضد رطوبت بالا.
(4) استحکام مکانیکی بالا و پایداری گرما خوب.
(5) سطح عایق بالا
(6) ظرفیت بالای اضافه بار به دلیل ظرفیت بالای اتلاف گرما.
(7) از دست دادن کم، حجم کم و وزن سبک
(8) دارایی های اقتصادی بالا
(2) تخلیه جزئی کم
(3) کیفیت بالا، کارایی
(4) استفاده ایمن
(5) تبدیل قدرت
ارتفاع: ≤1000 متر
دمای محیط: ≤40℃
شکل موج ولتاژ منبع تقریبی موج سینوسی است
تقارن ولتاژ منبع چند فاز: ولتاژ متصل ترانسفورماتور چند فاز باید تقریباً متقارن باشد.
حداکثر میانگین دمای هوا در روز: +30℃
حداکثر دمای میانگین سالانه هوا: +20 درجه سانتیگراد
حداقل دمای هوا: -30 ℃ قابل استفاده برای ترانسفورماتورهای داخلی
شماره مدل محصول | نماد گروه اتصال | ضرر W | ولتاژ امپدانس (%) | جریان بدون بار (%) | ابعاد کلی (میلی متر) |
وزن (کیلوگرم) |
|||
بدون بار | بار | L | دبلیو | اچ | |||||
SC10-30/10 |
Y، yn0
D, yn11
|
195 | 705 |
4 |
2.6 | 770 | 550 | 800 | 330 |
SC10-50/10 | 270 | 995 | 2.2 | 820 | 600 | 830 | 380 | ||
SC10-63/10 | 330 | 1210 | 2.2 | 850 | 610 | 850 | 440 | ||
SC10-80/10 | 370 | 1380 | 2.2 | 890 | 610 | 860 | 510 | ||
SC10-100/10 | 400 | 1570 | 2.0 | 900 | 610 | 930 | 590 | ||
SC10-125/10 | 470 | 1850 | 1.8 | 900 | 720 | 980 | 650 | ||
SC10-160/10 | 545 | 2130 | 1.8 | 980 | 720 | 980 | 780 | ||
SC10-200/10 | 625 | 2530 | 1.6 | 980 | 720 | 1050 | 930 | ||
SC10-250/10 | 720 | 2760 | 1.6 | 1110 | 900 | 1120 | 1040 | ||
SC10-315/10 | 880 | 3470 | 1.4 | 1110 | 900 | 1275 | 1180 | ||
SC10-400/10 | 975 | 3990 | 1.4 | 1110 | 960 | 1315 | 1450 | ||
SC10-500/10 | 1160 | 4880 | 1.4 | 1155 | 960 | 1330 | 1630 | ||
SC10-630/10 | 1345 | 5870 | 1.2 | 1240 | 960 | 1310 | 1900 | ||
SC10-630/10 | 1300 | 5960 |
6
|
1.2 | 1290 | 960 | 1330 | 1900 | |
SC10-800/10 | 1520 | 6955 | 1.2 | 1320 | 1020 | 1350 | 2290 | ||
SC10-1000/10 | 1770 | 8130 | 1.1 | 1360 | 1020 | 1455 | 2700 | ||
SC10-1250/10 | 2090 | 9690 | 1.1 | 1430 | 1020 | 1505 | 3130 | ||
SC10-1600/10 | 2450 | 11730 |
8 |
1.1 | 1470 | 1020 | 1695 | 3740 | |
SC10-2000/10 | 3320 | 14450 | 1.0 | 1580 | 1080 | 1830 | 4150 | ||
SC10-2500/10 | 4000 | 17170 | 1.0 | 1620 | 1080 | 1900 | 4810 |
